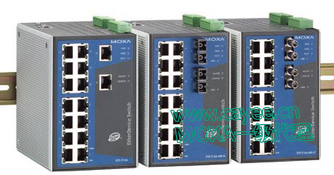

16口進階網管型冗余工業以太網交換機
|
|
|
|
|
| 概 述 |
|
|
MOXA EtherDevice Switch EDS-516A 系列專為工業應用所設計，為一16端口工業級以太網絡交換機。以太網絡冗余協議 Turbo Ring（全負載狀態下恢復時間<20ms），可以提升您的網絡骨干的可靠性。此外，EDS-516A以太網交換機支持多種智能化的網絡管理功能，包括QoS，IGMP Snooping/GMRP，VLAN，Port Trunking，SNMP V1/V2c/V3，IEEE 802.1X和Https/SSL等功能。
|
|
|
| 詳細介紹 |
|
|
·16個快速以太網絡連接端口（光纖/RJ45）
·支持 Turbo Ring冗余環網(全負載狀態下恢復時間 < 20 毫秒)，RSTP/STP(IEEE802.1W/D)等以太網冗余協議，適合組建骨干網絡架構
·支持QoS， IGMP snooping/GMRP，VLAN，LACP，SNMPV1/V2c/V3， RMON
·提供速率限制功能，用于頻寬管理和廣播風暴保護
·支持IEEE802.1X和SSL，增強網絡安全性
·ABC-01(自動備份配置器)，更易于置換故障設備
高級工業聯網能力
·以太網絡冗余環狀拓樸 (全負載狀態下故障恢復時間 < 20 毫秒)和RSTP/STP(IEEE802.1W) 能力
·IGMP Snooping 及GMRP， 控制工業以太網絡協議中的Multicast流量
·支持IEEE802.1Q VLAN 和GVRP協議，使網絡規劃簡單易行
·支持Qos---IEEE 802.1p/1Q和TOS/DiffServ，增加決定權
·支持802.3ad(LACP)最大化利用帶寬
·支持IEEE802.1X和SSL，增強網絡的安全性
·SNMP V1/V2c/V3針對不同等級的網絡管理
·支持 RMON 以提升網絡監控及前攝的效率性
針對工業應用的設計
·帶寬管理能夠預防不可預計的網絡狀態
·支持ABC-01(自動備份設定工具)，更易于置換故障設備
·鎖定端口僅允許授權MAC地址訪問
·端口鏡像可用于在線調試
·通過E-mail、繼電器輸出，實現自動報警
·數字輸入接口可將傳感器和警報與IP網絡整合為一體
·自動恢復連接設備的IP地址
·冗余雙直流電源輸入，過載保護
·堅固耐用的 IP 30 高強度外殼
·換線連接快速恢復(專利)
·可選用正常溫度（0～60°C）或?qū)挏匦吞枺?40~75°C）
·IP30防護等級，波紋式高強度外殼
·導軌/面板式安裝
·發送Ping命令確定網絡的連通性
·可通過 Web Browser，Telnet/Serial Console 或 Windows Utility 進行相關設定
推薦的軟件和附件
·ABC-01，工業級自動備份配置器，RS-32接口（RJ45類型）
·EDS-SNMP OPC Server Pro
·DR-4524，DR-75-24，DR-120-24 DIN-Rail導軌安裝式24V直流電源系列
|
|
|
| 規格參數 |
|
|
| 技術 |
| 標準 |
IEEE802.3，802.3u，802.3x，802.1D，802.1W，802.1Q，802.1p，802.1X，802.3ad |
| 協議 |
IGMP V1/ V2/ V3 device，GMRP，GVRP，SNMP V1/V2c/V3，DHCP服務器/客戶端，DHCP Option 82，BootP，TFTP，SNTP，SMTP，RARP，RMON和EDS-SNMP OPC Server Pro (可選) |
| MIB |
MIB-II，Ethernet-Like MIB，P-BRIDGE MIB，Q-BRIDGE
MIB，Bridge MIB，RSTP MIB，RMON MIB Group 1，2，3，9 |
| 流控 |
IEEE802.3x 流量控制，背壓式流量控制 |
| 界面 |
| RJ45端口 |
10/100BaseT(X) 自適應 |
| 光纖接口 |
100BaseFX ports (SC/ST 接頭) |
| 控制器 |
RS-232 (RJ45) |
| LED指示燈 |
PWR1，PWR2，F(xiàn)AULT，10/100M (TP port)，100M (Fiber port)，Master，Coupler |
| 報警輸出 |
兩路繼電器輸出，電流負載能力1A @ 24 VDC |
| 數字輸入 |
電氣隔離、共地
狀態 1：+13 ~ +30V
狀態 0: -30 ~+3V
最大輸入電流: 8 mA |
| 光纖 |
| 100BaseFX |
| 傳輸距離 |
多模:
0 ~ 5 km，1300 nm (50/125 μm)，800 MHz*km)
0 ~ 4 km，1300 nm (62.5/125 μm)，500 MHz*km) |
| 最小TX輸出 |
多模: -20 dBm |
| 最大TX輸出 |
多模: -14 dBm |
| 靈敏度 |
-34 ~ -30 dBm (多模) |
| 電源 |
| 輸入電壓 |
24 VDC (12 ~ 45 VDC)， 冗余輸入 |
| 輸入電流(@24V) |
0.31A: (EDS-516A)，
0.39A: (EDS-516A-MM-SC/ST， EDS-516A-MM-SC/ST) |
| 連接形式 |
兩個可移動6pin接線端子 |
| 過載電流保護 |
提供 |
| 電源反接保護 |
提供 |
| 機械特性 |
| 外殼 |
IP30鋁質保護外殼 |
| 體積 |
95 x 135 x 140 mm (W x H x D)
3.74 x 5.31 x 5.51 in. (W x H x D) |
| 重量 |
1586 g |
| 安裝方式 |
DIN-Rail， 壁掛(可選套件) |
| 工作環境 |
| 工作溫度 |
標溫: 0 ~ 60°C (32 ~ 140°F)寬溫型號：－40 ~ 75°C (－40 ~ 167°F) |
| 儲存溫度 |
-40 ~ 85°C (-40 ~ 185°F) |
| 工作濕度 |
5 ~ 95% (無凝露) |
| 認證 |
| 安全 |
UL508 (認證中)， UL60950-1， CSA C22.2 No. 60950-1， EN60950-1 |
| 危險環境 |
UL/cUL Class I，Division 2，Groups A，B，C和D （認證中）
ATEX Class I，Zone 2，EEx nC IIC（認證中） |
| EMI |
FCC Part 15， CISPR (EN55022) class A |
| EMS |
EN61000-4-2 (ESD)， 等級 3
EN61000-4-3 (RS)， 等級 3
EN61000-4-4 (EFT)， 等級 2
EN61000-4-5 (Surge)， 等級 3
EN61000-4-6 (CS)， 等級 3
EN61000-4-8， EN61000-4-11， EN61000-4-12 |
| 沖擊 |
IEC60068-2-27 |
| 自由下落 |
IEC60068-2-32 |
| 海事 |
DNV，GL |
| 震動 |
IEC60068-2-6 |
| MTBF |
247，000hrs
數據庫:MIL-HDBK-217F，GB25°C |
| 保修 |
5 年 |
|
|
|
| 訂購信息 |
|
|
| 標溫型號(0 ~ 60°C) |
| EDS-516A |
16個10/100BaseT(X)端口的工業級進階網管型冗余以太網交換機 |
EDS-516A-
MM-SC |
14個10/100BaseT(X)端口，2個多模的100BaseFX端口，SC接口的工業級進階網管型冗余以太網交換機 |
| EDS-516A-MM-ST |
14個10/100BaseT(X)端口，2個多模的100BaseFX端口，ST接口的工業級進階網管型冗余以太網交換機 |
| 寬溫型號(-40 ~ 75°C) |
| EDS-516A-T |
16個10/100BaseT(X)端口的工業級進階網管型冗余以太網交換機，操作溫度-40 至 75°C |
EDS-516A-
MM-SC-T |
14個10/100BaseT(X)端口，2個多模的100BaseFX端口，SC接口的工業級進階網管型冗余以太網交換機，操作溫度-40 至 75°C |
EDS-516A-
MM-ST-T |
14個10/100BaseT(X)端口，2個多模的100BaseFX端口，ST接口的工業級進階網管型冗余以太網交換機，操作溫度-40 至 75°C |
| 選購配件 |
EDS-SNMP
OPC Server Pro |
帶有 EDS-SNMP OPC Server Pro 軟件和用戶手冊的光盤 |
| DR-45-24 |
45W/2A DIN-Rail 安裝式24直流電源，電壓輸入范圍： 85~264 VAC |
| DR-75-24 |
75W/3.2A DIN-Rail 安裝式24直流電源，電壓輸入范圍： 85~264 VAC |
| DR-120-24 |
120W/5A DIN-Rail 安裝式24直流電源，電壓輸入范圍：可用開關切換88~132 VAC/176~264 VAC |
| WK-46 |
壁掛式安裝套件 |
|
|
|
