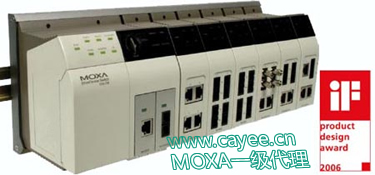

網管型，模塊化交換機系統， EDS-72610G
具有2個1口千兆插槽，6個4口快速以太網插槽的模塊化網管型交換機系統，最多可擴展26個端口 |
| 技術 |
| 標準 |
IEEE802.3，802.3u，802.3x，802.3D，802.1W，802.1Q，802.1p，802.1X， 802.3ad，802.3z |
| 協議 |
IGMP V1/V2/V3，GMRP，GVRP，SNMP V1/V2C/V3，
DHCP服務器/客戶端，BootP，TFTP，SNTP，SMTP，RARP，RMON和EDS-SNMP OPC Server Pro(可選) |
| MIB |
MIB-II，Ethernet-Like MIB，P-BRIDGE MIB，Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB Group 1，2.3，9 |
| 流控 |
IEEE802.3x 流控，背壓式流控 |
| 接口 |
| 快速以太網 |
6個插槽可安裝任意4端口10/100M RJ45或者100M FX的接口模塊 |
| 千兆以太網 |
2個插槽可安裝任意1端口10/100/1000BaseT(X)，1000BaseSX/1000BaseLX/1000BaseLHX/1000BaseZX(SC connector) 的接口模塊 |
| CF卡接口 |
提供 |
| 控制臺端口 |
RS-232 (RJ45) |
| 模塊LED指示燈 |
STAT，PWR1，PWR2，F(xiàn)AULT，MASTER，COUPLER和CF卡指示燈 |
| 模塊LED指示燈 |
LNK/ACT，F(xiàn)DX/HDX，RING PORT，COUPLER PORT，SPEED |
| 報警連接器 |
兩個輸出能力為1A @ 24 VDC的繼電器輸出 |
| 數字輸入 |
電子隔離、共地
狀態 "1": +13 至 +30V
狀態 "0": -30 至 +3V
最大輸入電流: 8 mA |
| 電源 |
| 輸入電壓 |
24VCD(12--45VCD)，冗余輸入 |
| 連接器 |
兩個可移動的6腳接線端子 |
| 電源功耗 |
EDS-72610G 21.5W
IM-4TX 2.5W
IM-2MSC/2TX 5W
IM-2MST/2TX 5W
IM-2SSC/2TX 5W
IM-4MSC 7.2W
IM-4MST 7.2W
IM-4SSC 7.2W
IM-1LSC/3TX 4W
IM-1GTX 2.5W
IM-1GSXSC 1.5W
IM-1GLXSC 1.5W
IM-1GLHXSC 1.5W
IM-1GZXSC 1.5W |
| 電流過載保護 |
提供 |
| 電源反極保護 |
提供 |
| 機械特性 |
| 外殼 |
IP30 等級保護 |
| 體積 |
362 x 146 x 128 mm (W x H x D) |
| MTBF |
220，000 hrs |
| 安裝 |
DIN 導軌， 壁掛式安裝 （可選） |
| |
| 千兆以太網接口模塊，IM 系列 |
| 接口 |
|
| LED指示器 |
端口狀態 |
| RJ45端口 |
10/100/1000BaseT(X) 自動協議速度，且為自動 MDI/MDI-X 連接 |
| 光纖接口 |
1000BaseSX/LX (SC 接口 ) |
| 光纖 |
| 距離 |
多模:
IM-1GSXSC
0 至 500 m，850 nm (50/125µm，400 MHz*km)
0 至 275 m，850 nm (62.5/125µm，200 MHz*km)
IM-1GLXSC
0 至 1100 m，1310 nm (50/125µm，800 MHz*km)
0 至 550 m，1310 nm (62.5/125µm，500 MHz*km)
單模:
IM-1GLXSC
0 至 10 km，1310 nm (9/125µm，3.5 PS/(nm*km))
IM-1GLHXSC
0 至 40km，1310nm (9/125μm，19PS/( nm *km))
IM-1GZXSC
0~80km，1550nm (9/125μm，19PS/( nm *km)) |
| 最大TX輸出 |
1M-GSX:-9.5 dB
1M-1GLX:-9.5 dB
1M-1GLHX: -4 dB
1M-1GZX:0 dB |
| 最小TX輸出 |
1M-GSX:-4 dB
1M-1GLX:-3 dB
1M-1GLHX: +3 dB
1M-1GZX:+5 dB |
| 靈敏度 |
1M-GSX:0 ～ -18 dB
1M-1GLX:-3 ～ -20 dB
1M-1GLHX: -3 ～ -23 dB
1M-1GZX:-3 ～ -23 dB |
| 機械特性 |
| 體積 |
24 x 66 x 101 mm (W x H x D) |
| |
| 快速以太網接口模塊，IM系列 |
| 技術指標 |
| LED指示器 |
PWR，P1，P2，P3，P4 端口狀態 |
| RJ45端口 |
10/100BaseT(X) 自動協議速度，全 / 半雙功模式，且為自動 MDI/MDI-X 連接 |
| 光纖接口 |
100BaseFX 口 (SC/ST 接口) |
| 光纖 |
| 距離 |
多模:
IM-4MSC，IM-4MST，IM-2MSC/2TX，IM-2MST/2TX
0 ～ 5 km，1300 nm (50/125µm，800 MHz*km)
0 ～ 4 km，1300 nm (62.5/125µm，500 MHz*km)
單模:
IM-4SSC
0 ～ 40 km，1310 nm (9/125µm，3.5 PS/nm*km)
IM-1LSC/3TX
0 ～ 80 km，1550 nm (9/125µm，19 PS/nm*km) |
| 最小TX輸出 |
多模: -20 dBm
單模: 0 至 40 km，-5 dBm; 0 至 80 km，-5 dBm |
| 最大TX輸出 |
多模: -14 dBm
單模: 0 至 40 km，0 dBm; 0 至 80 km，0 dBm |
| 敏感度 |
-36 至 -32 dBm (單模)，-34 至 -30 dBm (多模) |
| 機械特性 |
| 外殼 |
IP30 等級保護 |
| 體積 |
40 x 130 x 100 mm (W x H x D) |
| MTBF |
620，000 hrs |
| Data Base |
MIL-HDBK-217F，GB |
| 重量 |
IM-4TX 215 g IM-2MSC/2TX 245 g
IM-2MST/2TX 250 g IM-2SSC/2TX 245 g
IM-1LSC/3TX 235 g IM-4MSC 250 g
IM-4MST 270 g IM-4SSC 270 g |
| 工作環境 |
| 工作溫度 |
0 ~ 60°C (32 ~ 140°F) |
| 存儲溫度 |
-40 ~ 85°C (-40 ~ 185°F) |
| 相對濕度 |
5% ~ 95% (無凝露) |
| 通過認證 |
| 安全性 |
UL60950，UL508，CSA C22.2 No. 60950，EN60950 (認證中) |
| 危險區域認證 |
UL/cUL Class 1，Division 2，Groups A，B，C 和 D (認證中)
ATEX Class 1，Zone 2，EEx nC IIC (認證中) |
| EMI |
FCC Part 15，CISPR (EN55022) class A |
| EMS |
EN61000-4-2 (ESD)， 等級 3
EN61000-4-3 (RS)， 等級 3
EN61000-4-4 (EFT)， 等級 3
EN61000-4-5 (Surge)， 等級 3
EN61000-4-6 (CS)， 等級 3
EN61000-4-8
EN61000-4-11
EN61000-4-12 |
| 沖擊 |
IEC60068-2-27 |
| 自由下落 |
IEC60068-2-32 |
| 震動 |
IEC60068-2-6 |
| 保修 |
5年 |
