XPORT在跨路由通信中的應用一例

　　上海一家研發和生產智能安防設備的公司，將我們公司的Xport嵌入到自己的產品中，一直以來Xport都是用在他們的局域網內，通信各方面都表現很好，自然得到了客戶的好評。最近他們希望通過廣域網遠程監控安防設備，這就需要Xport跨路由通信，而Xport是支持跨路由的，具體的應用環境和配置方法如下：

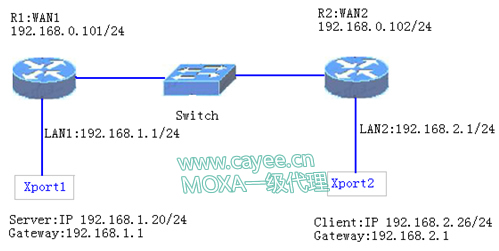

用做服務器端的Xport和客戶端的Xport的網口分別連到兩臺寬帶路由器的LAN口上，兩臺路由器的WAN口之間通過一臺交換機相連，如圖所示：

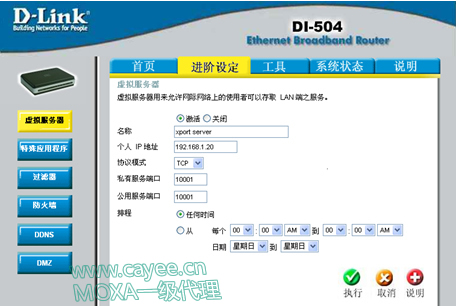

　　WAN1和WAN2分別代表第一個路由器和第二個路由器的廣域網口，LAN1和LAN2代表局域網口，IP地址后的24代表它的子網掩碼為：255.255.255.0。由于通常情況下局域網內部的主機或服務器是不能被外部（Internet）網直接訪問的，為了能讓做客戶端的Xport 與做服務器端的Xport之間互相通信，可以在與服務器端Xport相連的路由器上采用端口映射。配置如圖所示：

　　在圖中的名稱欄里輸入虛擬服務器的名稱，個人IP地址欄輸入做服務器端Xport的IP地址，協議模式采用的是TCP，端口欄輸入Xport的本地端口號。以上是D-Link路由器的設置，不同品牌路由器設置方法類似。
接下來在Device Manager軟件里的Connection頁面中分別設置服務器端Xport和客戶端Xport的連接參數如圖所示：

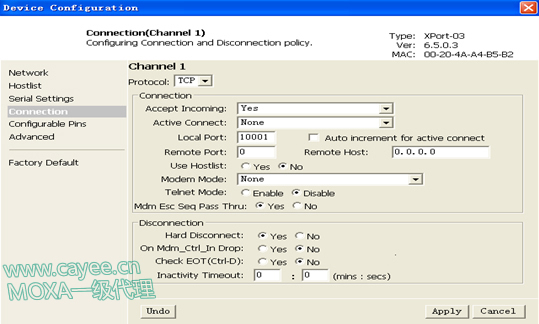

服務器端設置

　　在服務器端的Local Port欄里輸入它的本地端口號，其余欄設置保持缺省值。

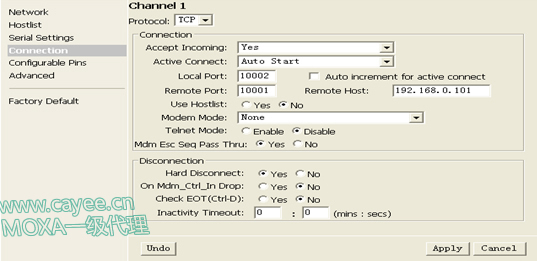

客戶端設置

　　在客戶端的Remote Port欄輸入服務器端的本地端口號，Remote Host欄輸入與服務器端相連路由器的廣域網口IP地址。

【上海佳盈——王民】
