| 規格參數 |
|
|
| LAN |
| 以太網 |
2 10/100 Mbps, RJ45 |
| 保護 |
內建1.5 KV電磁隔離 |
| NPort 5610-8-DT 串口介面 |
| 介面 |
RS-232 |
| 串口數 |
8 |
| 串口類型 |
8-pin RJ45或DB9 (male) |
| 信號 |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| NPort 5650-8-DT 串口介面 |
| 介面 |
RS-232 |
| 串口數 |
8 |
| 串口類型 |
8-pin RJ45或DB9 (male) |
| 信號 |
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485 (2-wire): Data+, Data-, GND
RS-485 (4-wire): Tx+, Tx-, Rx+, Rx-, GND |
| 信號保護 |
所有信號提供15 KV ESD |
| 隔離保護 |
2 KV (NPort 5650I-8-DT) |
| RS-485 數據流向 |
ADDC?（專利保護的數據流向自動控制功能） |
| 電源線保護 |
| Burst |
4 KV (EFT), EN61000-4-4 |
| Surge |
2 KV, EN61000-4-5 |
| 內嵌功能 |
| HMI |
4個按鈕的LCM顯示屏 |
| Buzzer |
內嵌蜂鳴器 |
| Real-Time Clock |
內嵌實時時鐘
|
| Watch Dog Timer |
內嵌看門狗計時器 |
| 串口通訊參數 |
| 校驗位 |
None, Even, Odd, Space, Mark |
| 數據位 |
5, 6, 7, 8 |
| 停止位 |
1, 1.5, 2 |
| 流控 |
RTS/CTS, XON/XOFF, DSR/DTR (僅RS-232) |
| 速率 |
50 bps 至 921.6 Kbps |
| 軟件功能 |
| 協議 |
ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP, HTTP, SMTP, SNTP, Rtelnet, ARP, RFC2217 |
| 工具 |
NPort管理員應用于Windows 95/98/ME/NT/2000/ XP/2003/Vista |
| 驅動支持 |
Windows 95/98/ME/NT/2000//XP/2003/2003 x64/Vista/Vista x64 Real COM driver/Linux Real TTY driver/SCO Unix/SCO OpenServer 5/OpenServer 6/UnixWare7/UnixWare 2.1/SVR4.2/QNX 4.25/QNX 6/Solaris 10/FreeBSD 5/FreeBSD 6 |
| 配置 |
Web瀏覽器/串口telnet console口，或Windows工具 |

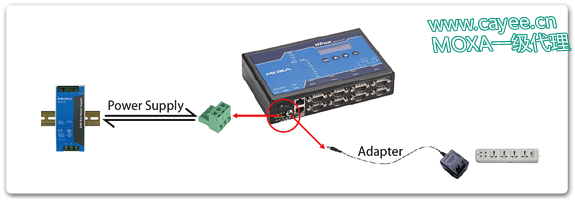

| 電源需求 |
| 電源輸入 |
12 ~ 48 VDC |
| 電源輸出 |
NPort 5610-8-DT: 621 mA for 12V, 140 mA for 48V
NPort 5610-8-DT-J: 621 mA for 12V, 140 mA for 48V
NPort 5650-8-DT: 580 mA for 12V, 156 mA for 48V
NPort 5650I-8-DT: 1066 mA for 12V, 200 mA for 48V
NPort 5650-8-DT-J: 580 mA for 12V, 156 mA for 48V |
| 機械 |
| 材料 |
SECC 鋼板 (1 mm) |
| 尺寸 (W x H x D) |
197 x 135.5 x 44 mm (無 ears)
229 x 135.5 x 46 mm (含 ears)
197 x 135.5 x 53 mm (with DIN-Rail kit on bottom panel) |
| 重量 |
NPort 5610-8-DT: 1.76 kg
NPort 5610-8-DT-J: 1.17 kg
NPort 5650-8-DT: 1.77 kg
NPort 5650I-8-DT: 1.85 kg
NPort 5650-8-DT-J: 1.71 kg |
| 環境 |
| 儲存溫度 |
-20 至 70°C (-4 至 158°F), 5 至 95% RH |
| 操作溫度 |
0 至 55°C (32 至 131°F), 5 至 95% RH |
| 安規認證 |
| EMC |
CE: EN55022 Class A/EN55024
FCC: FCC Part 15 Subpart B, Class A |
| 安全 |
UL: UL60950-1
TüV: EN60950-1 |
| 保修 |
5年 |
|
|
|
